用GMC电能功率表Metrahit Energy测试功率

时间:2011-09-14 09:43 来源:未知作者:admin 点击:次

1、测试仪：Metrahit Energy

2、被测物：电脑ThinkPad SL300

3、测试目的：测量工作时刻的电压、电流、有功功率、无功功率、功率因数等，正

确理解“待机功率”概念。

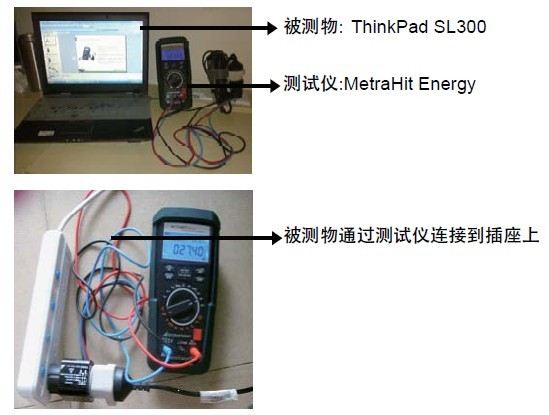

4、连接图：

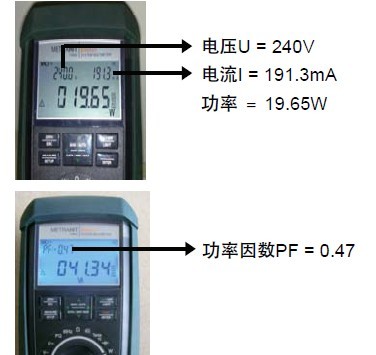

5、测试结果：

被测物处于待机状态时

被测物处于工作状态时

6、总结：

“节能减排”是一个永恒的话题，这几年经常提到“待机功率低于1W”，实际上你测试过你所接触的用电产品嘛？如电视、空调、冰箱、电风扇？

在这次电脑的测试中，可以看出待机功率约为6W，我们另外测试了美的一款风扇，结果为5W。

如何解释这种情况，有两个概念需要简单澄清一下：

空载功耗指的是电源连接上220V的市电但在输出端不连接任何耗电设备，此时由于电源内部电路以及元器件的损耗所以电源仍然会有较小的功耗。

待机功耗指的是电源连接上220V市电并且连接好一切用电设备（板卡、存储设备）但并不启动，此时整体功率损耗主要来自电源自身的空载损耗以及主板的待机功耗。所以，严格来说，“待机功率”仅指电源本身空载功耗。

那么，麻烦你在不用电器设备的时候，把电源拔下来，从细节开始我们倡导的“节能减排”行动。

GMC电能功率表Metrahit Energy不仅可以测试功率，还可以测试用电设备的总谐波失真度THD，每次谐波含量，PQ相关的电源波动，电压跌落等参数。

GMC电能功率表Metrahit Energy作为一款多功能的手持功率计，凭借着便携、功能全面颇受电气电子工程师的信赖与喜欢，需要了解更多信息及样机，欢迎与我们联系。
